Снизу отладчик сверху пациент …
Проводки с торцевого разьема выскочили, но они идут именно туда.
разбираюсь, что не так как мне хочется, скетч:
Спойлер
/*
Battery Levels
Displays the various battery levels with 500ms
pause between.
The circuit:
cs to pin 13
wr to pin 12
Data to pin 8
backlight to pin 10
Created 9 dec 2018
By valerio\new (5N44P)
https://github.com/valerionew/ht1621-7-seg
*/
#include <HT1621.h> // include our library
HT1621 lcd; // create an "lcd" object
void setup() {
// start the lcd:
// cs to pin 13
// wr to pin 12
// Data to pin 8
// backlight to pin 10
// you can chose whichever pin you want
lcd.begin(12, 10, 8, 15); // (cs, wr, Data, backlight) STM32G431
//lcd.begin(A12, A11, A9, A8); // (cs, wr, Data, backlight)
// lcd.begin(13, 12, 8, 10); // (cs, wr, Data, backlight)
// if no backlight control is given, you can also use:
// lcd.begin(13, 12, 8); // (cs, wr, Data)
lcd.backlight(); // turn on the backlight led
lcd.clear(); // clear the screen
}
void loop() {
lcd.setBatteryLevel(1);
delay(500);
lcd.setBatteryLevel(2);
delay(500);
lcd.setBatteryLevel(3);
delay(500);
}

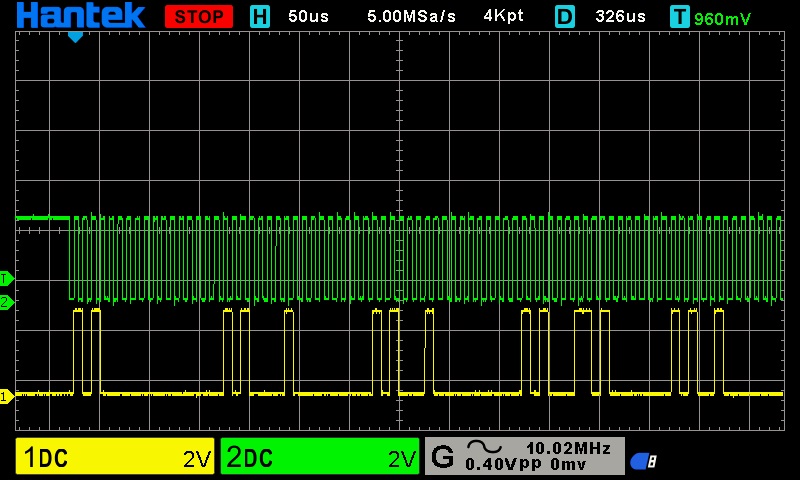

Осциллограмма, зелёным цветом сигнал WR жёлтым DATA.
Это ты на своем hantek dso2c10 такое видишь?
Захват как выставляешь (или в ручную)?
Я тогда о нем тему поднял да так и не купил…
там жеж кнопка есть
PS а я купил ))) dso2D10 G в панели это генератор, 10 мегагерц 400 милливольт, чувствительность частотомера проверял
Откуда я об этой кнопке знал? Я же и спросил потому, что не купил…
ЗЫ: Так, просто для информации (как оффтоп)
А я купил. Пока не жалею. Даже как то по ошибке тиньку фьюзами на внешний такт перекинутую с его помощью восстановил. От встроенного генератора 8МГц подал
DSO2D15
Ну кому если хорошо сделал той своей темой и хорошо, мне не жалко и приятно что помог
Я слюну пускал на всякие CAN, UART, ISP и тд. Но пока мне и моего DSO5102P хватает (видимо не дорос ковыряться в сигналах ещё)… ))
я бы тоже взял 15 но не было на складе в РФ, взял 10
На вопрос то по кнопке ответишь?))
Когда тему обсасывали они резко кончились на складе. А недели через 3 случайно зашёл и вот говорят есть. Ну я и…
ты думаешь я на него инструкцию читал, на твоём тоже есть, что-то типа одноразо называется, вверху во втором ряду, вторая
Так я не о том спрашивал, как триггером пользоваться - я знаю. Я спросил - «может отдельный кнопкотык имеется»,
Но так понял - нету?…
не под рукой, но это не триггер
А что? Захват же по триггеру осуществляется…
Разница лишь в его настройке…
Сингл по первому фронту, на сколько помню, срабатывает.
Ясно, не буду отвлекать ))
так тут один выстрел и нужен, потом смена позиции )))
Это стандартный режим любого маломальски годного осцилографа.
Я так думаю, @ua6em нифига не разобрался в осциллографе. Тем более инструкции не читает… ))
а я и не отрицаю, не было пока ни одной задачи, осциллограмму которой нельзя посмотреть по наитию…к примеру выше…подбираешь частоту развёртки, чтобы увидеть энное количество одинаковых, сильно сжатых картинок, переводишь в ждущий режим, поймал, а далее развёрткой растянул, как тебе надо
